液位控制器
AFR-1,AFR-1H,AFR-1L,AFR-1D，AFR-12 |
 |
|
產品名稱：臺灣松菱CKC液面控制器(Level Switch)
型號：AFR-1,AFR-1H,AFR-1L,AFR-1D,AFR-12,
額定電壓：AC(V) ： 110，220，240，380，415，440， 50/60 Hz
額定電壓：DC(V) ： 24，36，48，110，
消耗功率：2VA
使用環境溫度：-10℃~+55℃
使用環境濕度：45~85%RH |
| 產品說明 |
適用于控制任何導電液體之液面
用于交流電(開發了部分直流型)
具有突波保護裝置，可有效的防止突波干攏
電極頭使用低交流電壓，可增加壽命
有兩只指示燈，指示供水及排水狀況
型號 |
AFR-1□ |
尺寸 |
50H x 39W x 83.5D |
底座型號 |
8PFA |
用
途
型
式 |
一般用 |
AFR-1 |
高靈敏 |
AFR-1H |
長距離 |
AFR-1L |
低感度 |
AFR-1D |
二線式 |
AFR-1R |
額定電壓 |
AC(V) ： 110，220，240，380，415，440， 50/60 Hz |
指示燈動作 |
兩只LED燈作狀況指示 |
動作電壓 |
額定電壓值的85～110% |
電極內電壓 |
8VAC（except HIGH SENSING 24VAC） |
動作電阻 |
4KΩmin(GENERAL) |
釋放電壓 |
15KΩmin(GENERAL) |
反應時間 |
動作：80msec以下，釋放：160msec以下 |
接點容量1C |
5A,250VAC(resistive load) |
電纜長度 |
1Km max(GENERAL) |
壽命 |
機械 |
5×106 times |
電氣 |
105 times |
絕緣電阻 |
100MΩ（DC 500V）min |
耐電壓 |
1500VAC,50/60HZ,for 1 minute |
消耗功率 |
3.2VA |
使用周圍溫度 |
-10℃～+55℃ |
使用周圍濕度 |
45～85%RH |
重量 |
Approx.200g |
給水接線圖示

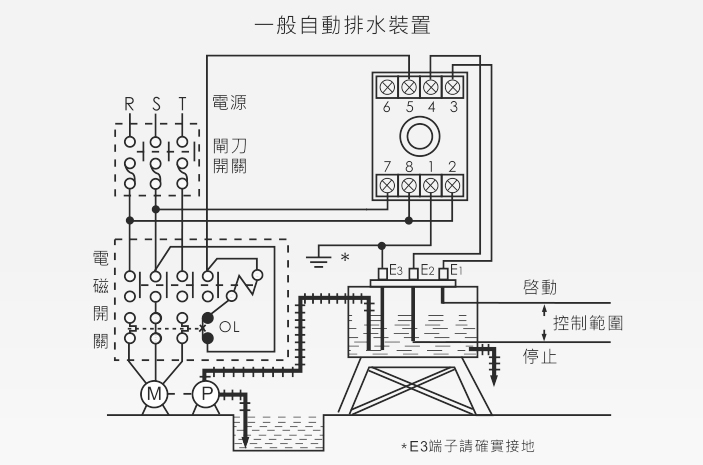

排水接線圖示

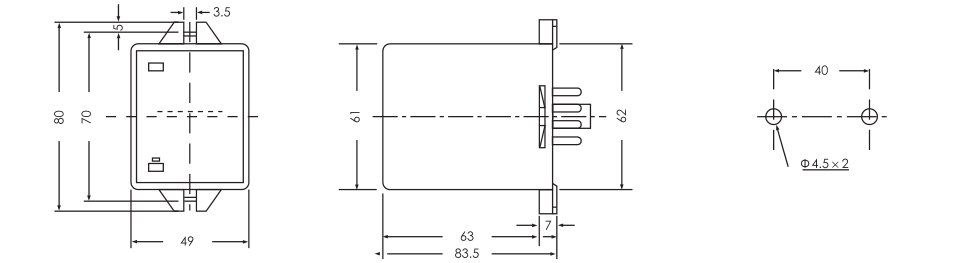

外觀尺寸圖
|
|
|
|
