時間繼電器
AH2-Y,AH2-N,AH2-Y1,AH2-N1,AH2-Y2,AH2-N2 |
 |
|
產品名稱：臺灣松菱CKC時間繼電器(Timer)
型號：AH2-Y,AH2-N,AH2-Y1,AH2-N1,AH2-Y2,AH2-N2
DC(V) ：12，24，48
AC(V) ：12，24，48，110，220，240，380，415，440， 50/60 Hz
消耗功率：2VA
使用環境溫度：-10℃~+55℃
使用環境濕度：45~85%RH |
| 產品說明 |
內裝CMOS IC故具高信賴度及穩定度
精確度高，往復誤差小于±1%以下
兩只電源指示燈，指示電源接通及時間到指示
種類多，從0.1sec至24hrs，具有15種以上時間范圍
型號 |
AH2-□□ |
尺寸 |
AH2- Y□88H x 58W x 68D， AH2- N□50H x 39W x 83.5D |
時間范圍 |
SEC : 1, 3, 6, 10, 30, 60
MIN : 3, 6, 10, 30, 60
H R : 3, 6, 10, 24 |
安裝與其底座 |
埋入型 |
US-08 或P3G-08 |
額定電壓 |
DC(V) ：12，24，48
AC(V) ：12，24，48，110，220，240，380，415，440， 50/60 Hz |
指示燈動作 |
ON-UP兩只指示燈 |
輸出接點 |
型號 |
AH2-Y1，AH2-N1 |
AH2-Y2,AH2-N2 |
AH2-Y,AH2-N |
限時1C |
|
|
|
限時2C |
|
|
|
瞬時1C |
|
|
|
壽命 |
機械 |
5×106 times |
電氣 |
105 times |
復歸時間 |
0.1sec max |
消耗功率 |
3VA |
使用周圍溫度 |
-10℃～+55℃ |
使用周圍濕度 |
45～85%RH |
重量 |
Approx.220g |

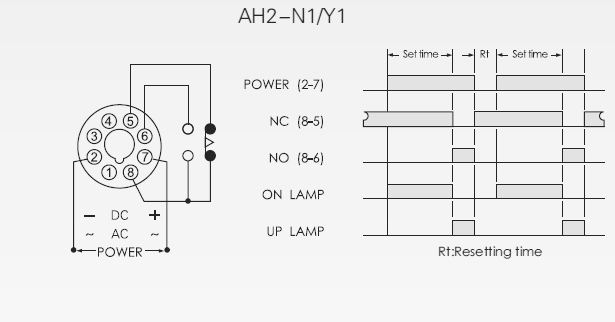

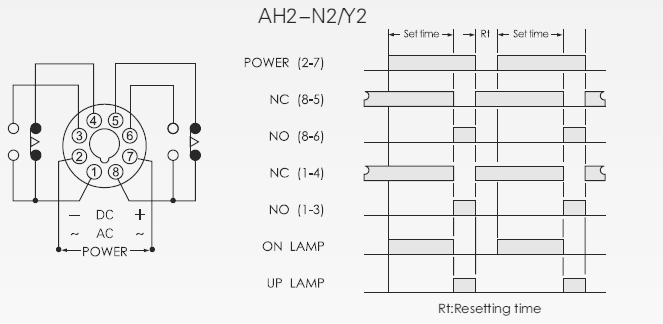

接線圖與時序圖

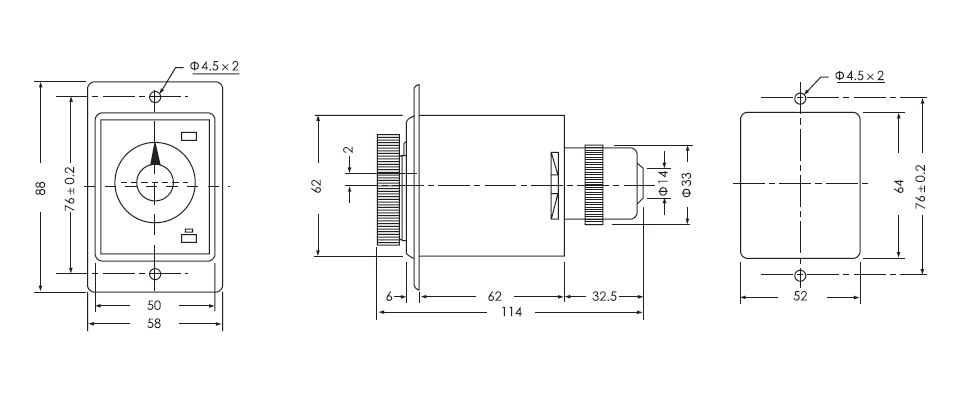

外觀尺寸圖
AH2-Y
AH2-N
|
|
|
|
| |
|
